摩托車油底殼是發動機底部重要的密封部件，其裝配質量直接關系到發動機的防漏油性能與長期可靠性。在現代摩托車制造與維修中，點膠工藝已成為確保油底殼密封性的關鍵技術環節。本文將系統介紹摩托車油底殼點膠的工藝要點及常用設備。
一、摩托車油底殼點膠工藝概述
點膠，即精確涂布密封膠，是指在油底殼與發動機缸體結合面，通過自動化或半自動化設備，連續、均勻地涂敷一層特定密封膠的過程。與傳統墊片密封相比，點膠密封具有貼合度更高、抗油壓性能更好、能適應復雜曲面且無墊片老化問題等優勢。
核心工藝要求：
1. 清潔度： 結合面必須徹底清潔，無油污、灰塵或舊膠殘留，通常需使用專用清洗劑。
2. 膠路設計： 膠線需連續、無斷點，圍繞所有螺栓孔形成封閉環路，膠寬與膠高需符合工藝規范（通常膠寬1.5-3mm，膠高1-2mm）。
3. 膠料選擇： 普遍使用室溫硫化（RTV）硅酮密封膠，需具備優異的耐機油、耐高溫（-40℃至200℃）、抗震動特性。
4. 固化管理： 涂膠后需在規定時間內（通常幾分鐘到半小時內）完成合蓋裝配，并按規定扭矩交叉緊固螺栓，隨后靜置使膠體充分固化。
二、關鍵點膠設備解析
根據生產批量、精度要求和自動化程度，點膠設備主要分為以下幾類：
1. 手動點膠設備
設備構成： 手動點膠槍（氣壓或杠桿式）、儲膠筒、針嘴。
適用場景： 維修車間、小批量生產或原型制作。
優點： 成本低，靈活性強。
缺點： 對操作人員技能依賴度高，膠線一致性、連續性難以保證，效率較低。
2. 半自動點膠設備

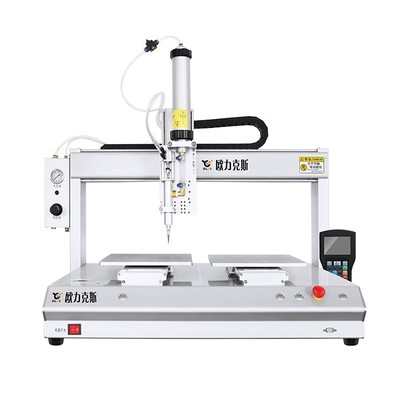

設備構成： 基于二維或三軸運動平臺，集成點膠閥、控制器。操作員放置工件后，設備按預設路徑自動完成點膠。
適用場景： 中小批量生產、售后服務站。
優點： 顯著提升膠線一致性與精度，降低對人員技能的依賴，性價比高。
缺點： 仍需人工上下料，整體節拍受限于人工操作。
3. 全自動點膠機器人系統
設備構成： 工業機器人（多關節或SCARA型）、高精度點膠閥（如螺桿閥、噴射閥）、視覺定位系統、自動化輸送線、膠量及壓力控制系統。
適用場景： 摩托車主機廠大規模生產線。
優點：
高精度與一致性： 機器人路徑重復精度可達±0.05mm，視覺系統可補償零件位置偏差。
- 高效率： 集成于生產線，實現無縫銜接，節拍快。
- 智能化： 可實時監控膠壓、膠量、斷膠，實現質量追溯。
- 靈活性： 通過編程可快速切換不同型號油底殼的點膠程序。
- 缺點： 初始投資成本高，系統維護需要專業技術人員。
4. 核心部件——點膠閥
接觸式點膠閥： 針嘴接觸工件表面進行涂敷，適用于高粘度膠和常規連續膠線。
非接觸式噴射閥： 通過脈沖將膠滴“噴射”到工件表面，適用于復雜空間結構（如避免與內部凸臺干涉）、高速點膠及三維路徑，是先進生產線的主流選擇。
三、工藝質量控制與設備選型建議
質量控制要點：
過程監控： 對膠水溫度、供膠壓力、點膠時間等參數進行實時監控與記錄。
視覺檢測： 采用在線視覺系統自動檢測膠路是否有斷點、粗細不均或位置偏移。
* 首件與巡檢： 嚴格執行首件確認和定期抽檢制度。
設備選型建議：
維修/小作坊： 優先選擇質量可靠的手動點膠槍，關鍵是掌握正確的涂膠手法和清潔工藝。
中小型制造/專業維修中心： 推薦三軸半自動點膠機，能在可控成本下大幅提升質量穩定性。
* 大規模OEM制造商： 必須投資全自動機器人點膠工作站，并將其作為智能制造單元的一部分，以保障生產節拍、產品一致性和長期成本效益。
###
摩托車油底殼點膠雖是一個細節工序，卻是保障發動機“心臟”健康的關鍵密封防線。隨著摩托車工業向高品質、智能化發展，點膠工藝及設備正從依賴人工作業向高精度、全自動的數字化控制不斷演進。選擇合適的點膠解決方案，是實現摩托車卓越可靠性與制造競爭力的重要一環。
